స్టీల్ స్ట్రక్చర్ లిఫ్టింగ్ టూల్స్ చైనాలో ప్రొఫెషనల్ స్టీల్ స్ట్రక్చర్ తయారీదారు లివెయువాన్ చేత తయారు చేయబడ్డాయి. మేము సున్నితమైన హస్తకళ మరియు అధిక-నాణ్యత ముడి పదార్థాలను ఉపయోగిస్తాము. మేము ఫ్యాక్టరీ నుండి నేరుగా విక్రయిస్తున్నందున మీరు మా ఉత్పత్తులను నమ్మకంగా కొనుగోలు చేయవచ్చు.
1. లిఫ్టింగ్ టూల్ లోడ్ కెపాసిటీ
ఉక్కు నిర్మాణ భాగాల బరువు (5-50 టన్నులు) ఆధారంగా, ట్రైనింగ్ సాధనం యొక్క రేట్ లోడ్ 60 టన్నుల కంటే తక్కువ కాదు, భద్రతా కారకం ≥ 3.5 తో నిర్ణయించబడుతుంది. ≥ 345 MPa దిగుబడి బలంతో Q355B లో-అల్లాయ్ స్టీల్ ఉపయోగించబడింది.
2. నిర్మాణ రూపం
డబుల్-లిఫ్టింగ్-పాయింట్ పోర్టల్ ఫ్రేమ్ నిర్మాణం ఉపయోగించబడుతుంది, సర్దుబాటు చేయగల ప్రధాన పుంజం పొడవు 11.5మీ. 80*80Q355B యాంగిల్ స్టీల్ టూల్ లిఫ్టింగ్ నోడ్‌ల వద్ద ఉపయోగించబడుతుంది, నోడ్‌ల వద్ద 16mm మందపాటి రీన్‌ఫోర్సింగ్ రిబ్స్ జోడించబడ్డాయి.
3. కనెక్షన్ పద్ధతి
ట్రైనింగ్ లగ్‌లు 50 మిమీ ఎపర్చరు మరియు 20 మిమీ మందంతో డబుల్-లగ్ ప్లేట్ నిర్మాణంగా రూపొందించబడ్డాయి. పూర్తి వ్యాప్తి వెల్డింగ్ అనేది పుంజం (వెల్డ్ గ్రేడ్ 2), వెల్డ్ లెగ్ ఎత్తు ≥ 12 మిమీతో ఉపయోగించబడుతుంది.
1. ప్రధాన మెటీరియల్ లక్షణాలు

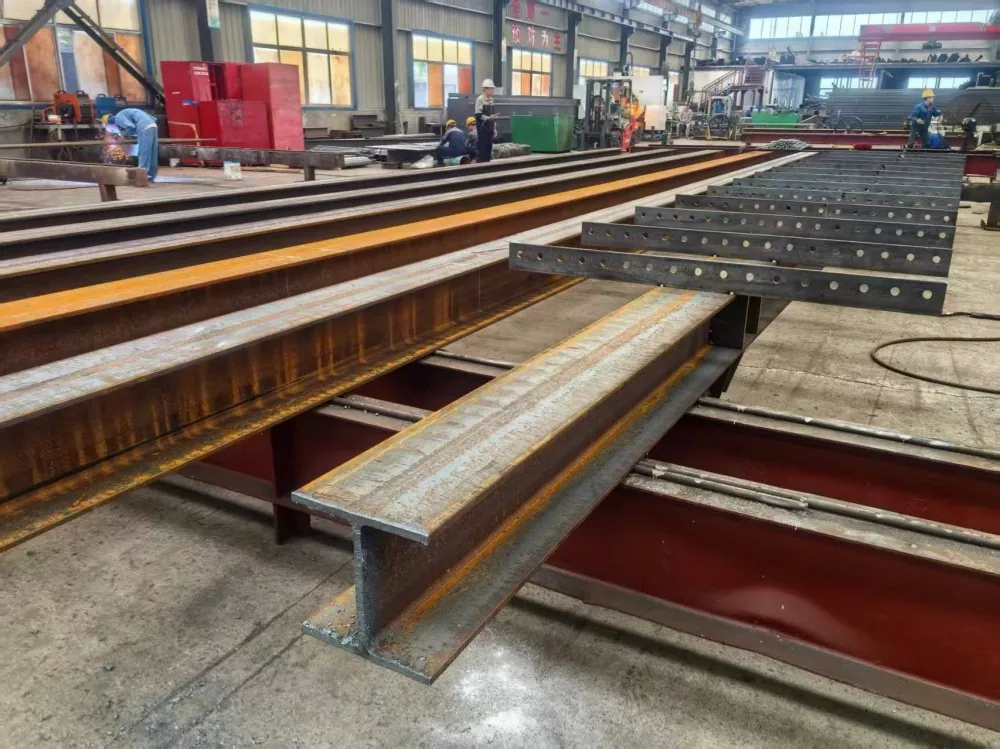

○ క్రాస్‌బీమ్: H300×200×8×12 స్టీల్

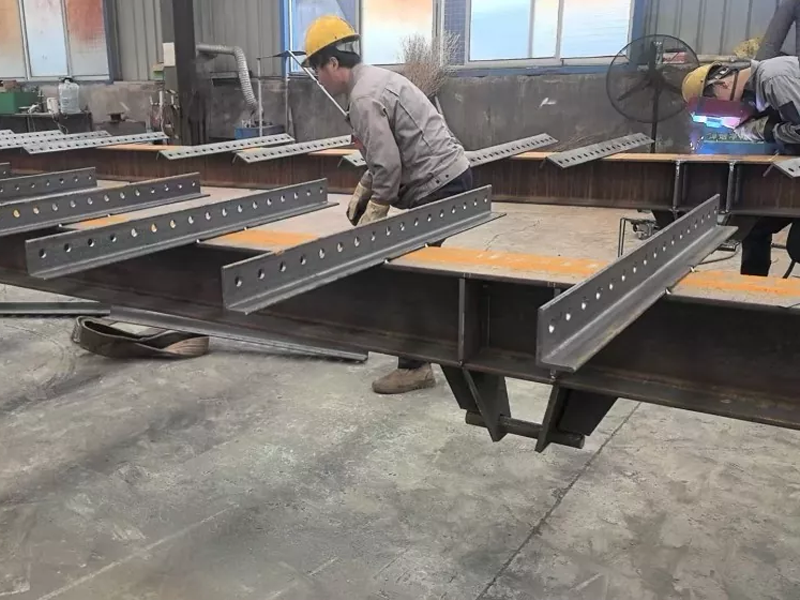

○ టూల్ హాంగింగ్ నోడ్: 80*80 Q355B యాంగిల్ స్టీల్
○ లిఫ్టింగ్ లగ్: 20mm మందపాటి Q355B స్టీల్ ప్లేట్ నుండి లేజర్-కట్
2. ప్రాసెసింగ్ టెక్నాలజీ
○ కట్టింగ్: CNC లేజర్ కట్టింగ్, కట్ ఉపరితల కరుకుదనం Ra ≤ 25μm

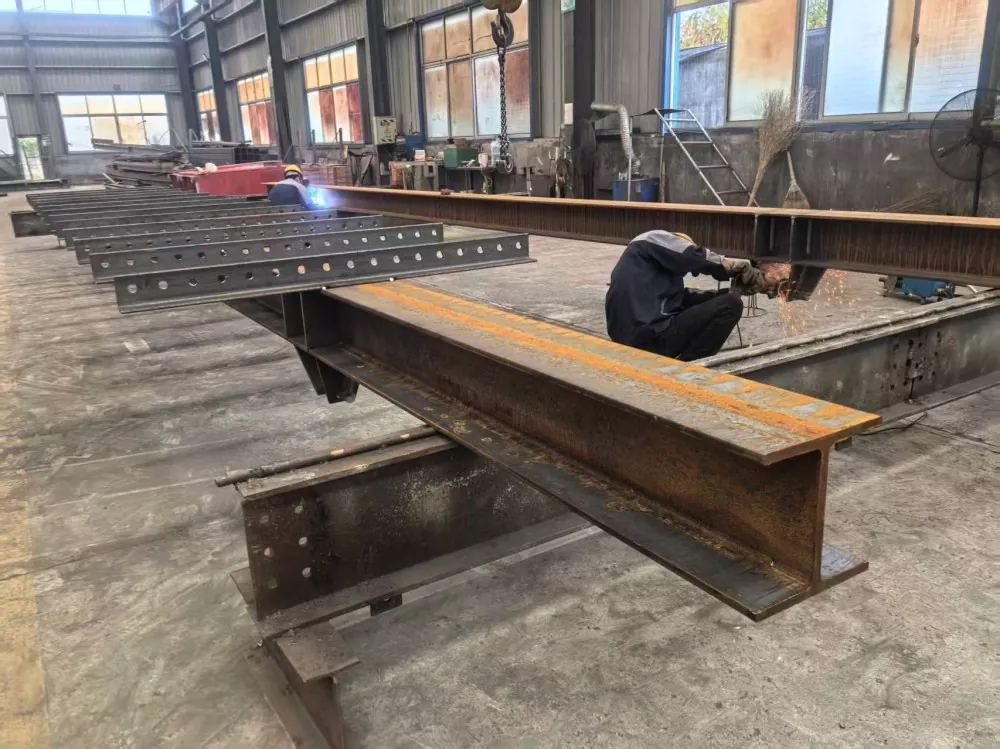

○ వెల్డింగ్: CO₂ గ్యాస్ షీల్డ్ వెల్డింగ్, ER50-6 వెల్డింగ్ వైర్, ఒత్తిడి ఉపశమనం కోసం 200°C వద్ద పోస్ట్-వెల్డ్ హీట్ ప్రిజర్వేషన్
○ హీట్ ట్రీట్‌మెంట్: లిఫ్టింగ్ లగ్స్ క్వెన్చింగ్ మరియు టెంపరింగ్ ట్రీట్‌మెంట్ (హార్డ్‌నెస్ HB 200-230)
1. సర్దుబాటు క్రాస్‌బీమ్ మెకానిజం
· టెలిస్కోపిక్ జాయింట్ 500mm సర్దుబాటు పరిధితో సమూహ నిర్మాణాన్ని అవలంబిస్తుంది. ఇది మూడు సెట్ల లొకేటింగ్ పిన్ హోల్స్ (16 మిమీ వ్యాసం) మరియు 45# స్టీల్ లొకేటింగ్ పిన్‌లతో (యాంటీ డ్రాప్ పిన్స్‌తో) అమర్చబడి ఉంటుంది.
· స్లైడింగ్ కాంటాక్ట్ ఉపరితలాలు MoS₂ గ్రీజుతో లూబ్రికేట్ చేయబడతాయి మరియు క్లియరెన్స్ 0.5-1mm లోపల నియంత్రించబడుతుంది.
2. లిఫ్టింగ్ లగ్ అసెంబ్లీ
లగ్ ప్లేట్‌ల మధ్య 80mm అంతరం, అంతర్నిర్మిత Φ55mm నీడిల్ రోలర్ బేరింగ్ (నమూనా NA4911), బేరింగ్ సీట్ మరియు లగ్ ఇంటర్‌ఫరెన్స్ ఫిట్ (H7/R6)
· 40CrNiMoA, 50mm వ్యాసం, క్రోమ్ పూతతో తయారు చేయబడిన పిన్ (0.05mm మందం)
3. కాని స్లిప్ మద్దతు కాళ్ళు
· ఒక 200×200×20mm దీర్ఘచతురస్రాకార మద్దతు ప్లేట్ దిగువన వ్యవస్థాపించబడింది, యాంటీ-స్లిప్ పళ్ళు ఉపరితలంపై మిల్లింగ్ చేయబడతాయి (దంతాల లోతు 2 మిమీ, అంతరం 5 మిమీ).
M42 సర్దుబాటు బోల్ట్ (సర్దుబాటు పరిధి ±50mm)తో సపోర్ట్ లెగ్ ఎత్తును చక్కగా ట్యూన్ చేయవచ్చు.
1. వెల్డ్ తనిఖీ
అన్ని ప్రధాన వెల్డ్స్ 100% పెనెట్రాంట్ టెస్టింగ్ (PT), మరియు T-జాయింట్‌లు 20% అల్ట్రాసోనిక్ టెస్టింగ్ (UT)కి లోనవుతాయి, స్థాయి Iని దాటుతాయి.
ఫిల్లెట్ వెల్డ్ లెగ్స్ యొక్క డైమెన్షనల్ విచలనం ≤ ± 1.5mm, స్ట్రెయిట్‌నెస్ విచలనం ≤2mm/m.
2. డైమెన్షనల్ టాలరెన్సెస్
○ బీమ్ పూర్తి పొడవు విచలనం: ±3మి.మీ
○ లిఫ్టింగ్ పాయింట్ స్పేసింగ్ విచలనం: ±2మి.మీ
○ మొత్తం నిలువుత్వం: ≤1.5mm/m
3. పనితీరు పరీక్ష
○ రేట్ చేయబడిన లోడ్ పరీక్ష: 1 గంటకు రేట్ చేయబడిన లోడ్ కంటే 1.25 రెట్లు స్టాటిక్ లోడ్, శాశ్వత రూపాంతరం ≤0.1%.
○ డైనమిక్ లోడ్ పరీక్ష: 50 సెకన్లపాటు రేట్ చేయబడిన లోడ్ కంటే 1.1 రెట్లు సైక్లిక్ లోడ్. 0 సార్లు (ఫ్రీక్వెన్సీ 0.5Hz)
1. ఓవర్‌లోడ్ రక్షణ పరికరం (మోడల్ XZ-100, ఖచ్చితత్వం ±2%) ఇన్‌స్టాల్ చేయబడింది, ఓవర్‌లోడ్ 10% మించి ఉంటే స్వయంచాలకంగా లిఫ్టింగ్ సర్క్యూట్‌ను ఆపివేస్తుంది.
2. సౌండ్ మరియు లైట్ అలారం సిస్టమ్ (ఆపరేటింగ్ వోల్టేజ్ DC24V) వ్యవస్థాపించబడింది, బోల్ట్ ప్రీలోడ్ 15% తగ్గినప్పుడు అలారం ధ్వనిస్తుంది.
3. అన్ని బహిర్గత కదిలే భాగాలు రక్షణ మెష్ (మెష్ పరిమాణం ≤ 20 మిమీ)తో అమర్చబడి ఉంటాయి, Φ4mm కోల్డ్-డ్రాన్ స్టీల్ వైర్‌తో నేసినవి.

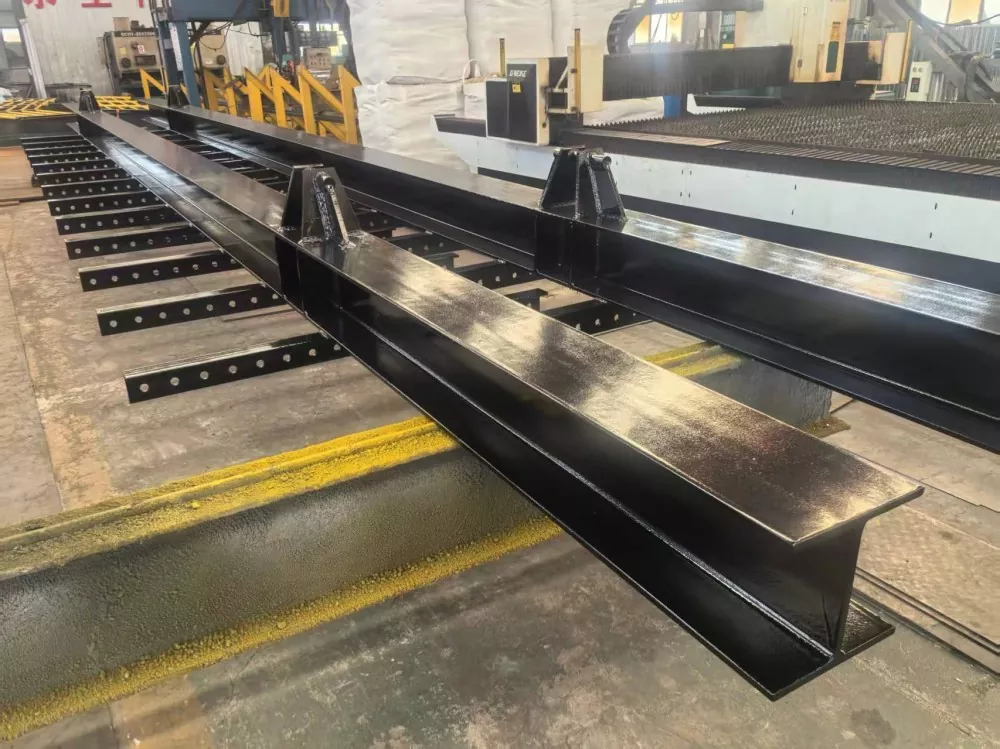

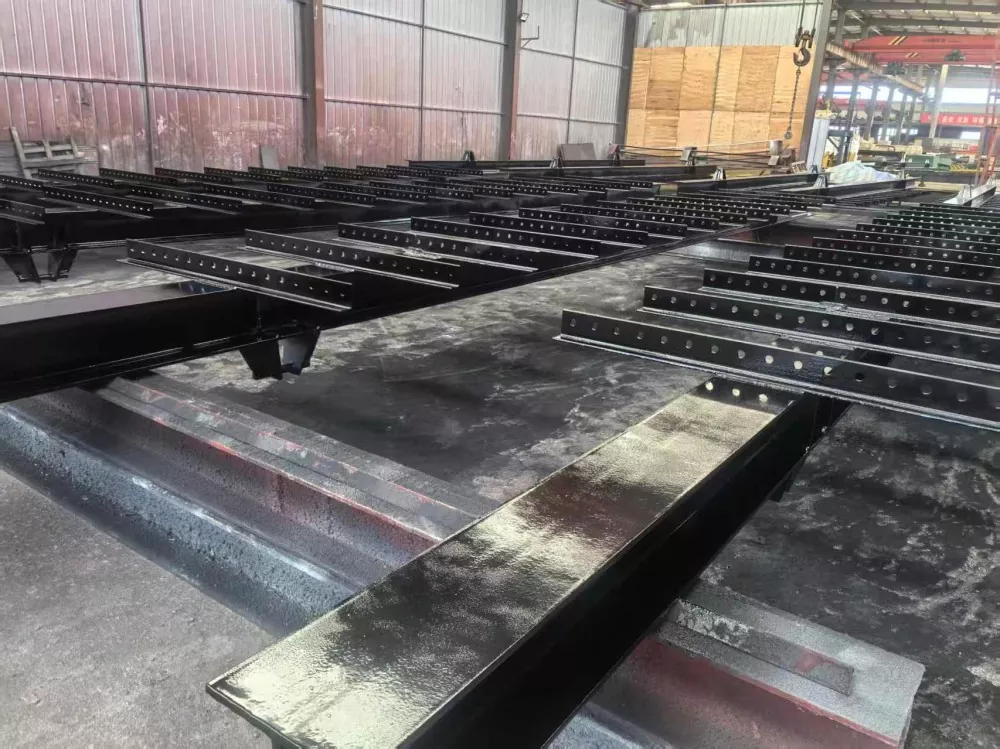

1. ముడి పదార్థాల తనిఖీ → CNC లేజర్ కట్టింగ్ → మ్యాచింగ్ (మిల్లింగ్, డ్రిల్లింగ్) → వెల్డింగ్ → పోస్ట్-వెల్డ్ హీట్ ట్రీట్‌మెంట్ → స్ట్రెయిటెనింగ్ → అసెంబ్లీ → పాలిషింగ్ → ఉపరితల చికిత్స (సాండ్‌బ్లాస్టింగ్ నుండి Sa2.5 గ్రేడ్‌లో + epoxychrm chlorc-8 గ్రేడ్ ప్రైమ్ రబ్బరు టాప్‌కోట్ 60μm).
2. కీలక ప్రక్రియ నియంత్రణ పాయింట్లు: వెల్డింగ్ డిఫార్మేషన్ మానిటరింగ్ (దృఢమైన ఫిక్సింగ్ మరియు రివర్స్ డిఫార్మేషన్ పద్ధతిని ఉపయోగించి), బోల్ట్ ప్రీలోడ్ టార్క్ టెస్టింగ్ (GB/T 1231 స్పెసిఫికేషన్‌ల ప్రకారం, టార్క్ కోఎఫీషియంట్ 0.11-0.15 లోపల నియంత్రించబడాలి.
1. పూర్తి డిజైన్ డ్రాయింగ్‌లను (CAD 3D మోడల్‌లతో సహా), మెటీరియల్ వారంటీ మరియు హీట్ ట్రీట్‌మెంట్ రిపోర్ట్‌ను అందించండి.
2. థర్డ్-పార్టీ ఇన్స్పెక్షన్ రిపోర్ట్‌లో ఇవి ఉండాలి: మెకానికల్ ప్రాపర్టీ టెస్ట్ రికార్డ్‌లు, నాన్-డిస్ట్రక్టివ్ టెస్టింగ్ రేఖాచిత్రాలు మరియు డైమెన్షనల్ ఇన్స్పెక్షన్ రిపోర్ట్‌లు.
3. వినియోగదారు మరియు నిర్వహణ మాన్యువల్‌ను అటాచ్ చేయండి (భాగాల కేటలాగ్, లూబ్రికేషన్ సైకిల్ చార్ట్ మరియు సాధారణ ట్రబుల్షూటింగ్ గైడ్‌తో సహా).
1. ప్రతి ఉపయోగం ముందు, తనిఖీ చేయండి: లొకేటింగ్ పిన్స్ యొక్క పరిస్థితి, వెల్డ్ పగుళ్లు, బేరింగ్ ఉష్ణోగ్రత పెరుగుదల (≤40 ° C), మరియు అలారం సిస్టమ్ ప్రభావం.
2. ఓవర్‌లోడింగ్ ఖచ్చితంగా నిషేధించబడింది. ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి -20 ° C నుండి 60 ° C, మరియు గరిష్ట గాలి వేగం 12 m/s మించదు.
3. రెగ్యులర్ మెయింటెనెన్స్: ప్రతి 50 లిఫ్టులు లేదా ప్రతి మూడు నెలలకోసారి సమగ్ర తనిఖీని నిర్వహించండి మరియు ఏటా లోడ్ క్రమాంకనం చేయండి.
IX. Liweiyuan స్టీల్ స్ట్రక్చర్ డిజైన్ నాణ్యత
Liweiyuan స్టీల్ స్ట్రక్చర్ చైనాలో వివిధ ఉక్కు నిర్మాణ ఉత్పత్తులు మరియు మెటల్ ఉత్పత్తుల యొక్క ప్రముఖ తయారీదారు. మేము వివిధ మెటల్ ఉత్పత్తి పరిష్కారాలను అనుకూలీకరించవచ్చు మరియు వినియోగదారులకు అధిక-నాణ్యత, తక్కువ-ధర ఉక్కు నిర్మాణ ఉత్పత్తులు మరియు మెటల్ ఉత్పత్తులను అందించవచ్చు. US మరియు యూరప్‌తో సహా జాతీయ మరియు ప్రాంతీయ ప్రమాణాలకు అనుగుణంగా ఉండే మెటీరియల్‌లు మరియు స్టీల్ స్ట్రక్చర్ డిజైన్‌లను మేము కస్టమర్‌లకు అందించగలము.
1. ఉత్పత్తి నాణ్యత సమస్య తలెత్తితే ఏమి జరుగుతుంది?
మేము నాణ్యమైన అభిప్రాయాన్ని స్వీకరిస్తే, మేము 24 గంటల్లో ప్రతిస్పందిస్తామని మరియు 48 గంటల్లో పరిష్కారాన్ని అందిస్తామని హామీ ఇస్తున్నాము. సమస్య మా తప్పు అయితే, కస్టమర్ అవసరాలను బట్టి మేము ఉచిత రీవర్క్, వేగవంతమైన రీషిప్‌మెంట్ (షిప్పింగ్ ఖర్చులు మాచే కవర్ చేయబడతాయి) లేదా కాంట్రాక్ట్ ప్రకారం పరిహారం అందించవచ్చు.
2. స్థిరమైన ఉత్పత్తి నాణ్యతను మేము ఎలా నిర్ధారిస్తాము? మేము సమగ్ర నాణ్యత తనిఖీ ప్రక్రియను కలిగి ఉన్నారా?
మా కంపెనీ ISO9001-2016 సర్టిఫికేట్ పొందింది మరియు మూడు స్థాయిల నాణ్యత తనిఖీని అమలు చేస్తుంది: ముడి పదార్థాలు వచ్చే ముందు ఉక్కు కూర్పు మరియు శక్తి పరీక్ష; QC సిబ్బంది తనిఖీలు నిర్వహిస్తారు మరియు ప్రతి ఉత్పత్తి ప్రక్రియను పూర్తిగా నమోదు చేస్తారు; మరియు కస్టమర్‌లు సులభంగా యాక్సెస్ చేయడానికి పరీక్ష డేటా పూర్తిగా ఆర్కైవ్ చేయబడింది.
3. మా స్టీల్ నిర్మాణ ఉత్పత్తులు మా లక్ష్య మార్కెట్ ప్రవేశ ప్రమాణాలకు అనుగుణంగా ఉన్నాయా?
మా Liweiyuan స్టీల్ స్ట్రక్చర్ లిఫ్టింగ్ టూల్స్ CE సర్టిఫైడ్ (EN1090 ప్రమాణం), EU భద్రత, పర్యావరణ పరిరక్షణ మరియు శక్తి సామర్థ్య అవసరాలకు అనుగుణంగా ఉండేలా చూస్తాయి. పూర్తి పరీక్ష నివేదికలు అందుబాటులో ఉన్నాయి.
4. డెలివరీ సమయం ఎంత?
డెలివరీ సమయం భవనాల పరిమాణం మరియు సంఖ్యపై ఆధారపడి ఉంటుంది. సాధారణంగా, చెల్లింపు అందుకున్న 30 రోజులలోపు డెలివరీ అవుతుంది. పెద్ద ఆర్డర్‌ల కోసం పాక్షిక షిప్‌మెంట్‌లు అనుమతించబడతాయి.
5. మీరు ఇన్‌స్టాలేషన్ సేవలను అందిస్తారా?
దశలవారీగా భవనాన్ని నిర్మించడంలో మరియు ఇన్‌స్టాల్ చేయడంలో మీకు సహాయపడే వివరణాత్మక నిర్మాణ డ్రాయింగ్‌లు మరియు మాన్యువల్‌లను మేము మీకు అందిస్తాము.
